انتخاب کابل برق مناسب بدون شناخت مشخصات فنی آن میتواند باعث مشکلاتی مانند افت ولتاژ، افزایش دمای کابل، کاهش عمر تجهیزات و حتی خطرات ایمنی شود. روی هر کابل برق مجموعهای از حروف و اعداد درج شده است که اطلاعات مهمی درباره تعداد رشتهها، سطح مقطع، جنس هادی، نوع عایق، ولتاژ نامی و کاربرد کابل ارائه میدهد.
برای خرید یا استفاده صحیح از کابل، باید بدانید هر علامت چه مفهومی دارد. در ادامه نحوه خواندن مشخصات کابل برق را به زبان ساده بررسی میکنیم و با استفاده از جدول، درک این اطلاعات را برای شما آسانتر خواهیم کرد.
جهت دانستن مشحصات کابل یا سیم نسوز سیلیکونی کلیک کنید.

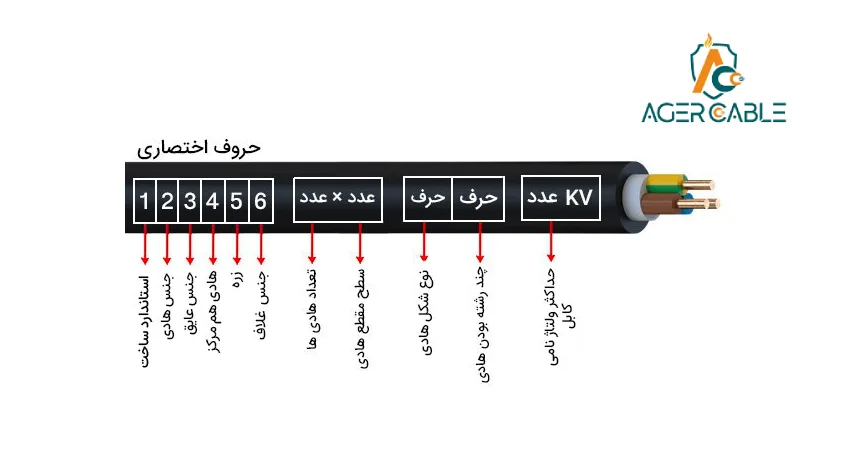

بخشهای اصلی مشخصات کابل برق
مشخصات کابل برق معمولاً شامل چند بخش اصلی است که هر کدام اطلاعات خاصی درباره ساختار کابل ارائه میدهند:
| مشخصه کابل | مفهوم | مثال |
|---|---|---|
| تعداد رشتهها | تعداد سیمهای داخلی کابل | 3 |
| سطح مقطع | ضخامت هر رشته هادی | 2.5mm² |
| جنس هادی | نوع فلز رسانای جریان | Cu (مس) |
| نوع عایق | جنس روکش محافظ کابل | PVC، XLPE |
| ولتاژ نامی | میزان ولتاژی که کابل برای آن طراحی شده است | 300/500V |
| نوع کابل | افشان، مفتول یا نیمهافشان | Flexible |
نحوه خواندن اعداد روی کابل یا سیم برق
یکی از مهمترین قسمتهای مشخصات کابل، اعداد درجشده روی آن است. این اعداد معمولاً به شکل زیر نمایش داده میشوند:
3×2.5
برای خواندن این مشخصات باید بدانید:
| عبارت روی کابل | معنی |
| عدد اول (3) | تعداد رشتههای کابل |
| عدد دوم (2.5) | سطح مقطع هر رشته بر حسب میلیمتر مربع |
بنابراین کابل 3×2.5 یعنی کابلی با سه رشته هادی که ضخامت هر رشته آن ۲.۵ میلیمتر مربع است.
نمونههای دیگر:
| مشخصات کابل | توضیح |
| 2×1.5 | کابل دو رشته با سطح مقطع ۱.۵ میلیمتر مربع |
| 3×4 | کابل سه رشته با سطح مقطع ۴ میلیمتر مربع |
| 4×10 | کابل چهار رشته با سطح مقطع ۱۰ میلیمتر مربع |
| 5×16 | کابل پنج رشته با سطح مقطع ۱۶ میلیمتر مربع |
مفهوم سطح مقطع کابل برق
سطح مقطع کابل یکی از مهمترین پارامترها در انتخاب کابل است و با واحد میلیمتر مربع (mm²) مشخص میشود. این مقدار نشاندهنده میزان ضخامت هادی داخل کابل است.
هرچه سطح مقطع کابل بیشتر باشد، توانایی عبور جریان بیشتری خواهد داشت.
| سطح مقطع کابل | کاربرد معمول |
| 0.75 تا 1.5 میلیمتر مربع | روشنایی و تجهیزات کممصرف |
| 2.5 میلیمتر مربع | پریزها و تجهیزات خانگی |
| 4 تا 6 میلیمتر مربع | تجهیزات پرمصرف و موتورهای کوچک |
| 10 میلیمتر مربع به بالا | کاربردهای صنعتی و جریانهای بالا |
البته انتخاب نهایی سطح مقطع باید بر اساس جریان مصرفی، طول کابل و شرایط نصب انجام شود.
نحوه تشخیص تعداد رشته کابل برق
تعداد رشته کابل مشخص میکند کابل برای چه نوع سیستم الکتریکی مناسب است.
| تعداد رشته | کاربرد رایج |
| تک رشته | انتقال جریانهای بالا، اتصالهای خاص |
| دو رشته | مدارهای ساده تکفاز |
| سه رشته | فاز، نول و ارت |
| چهار رشته | سیستمهای سهفاز بدون نول |
| پنج رشته | سیستمهای سهفاز به همراه نول و ارت |
نحوه خواندن حروف روی کابل برق
علاوه بر اعداد، حروف روی کابل نیز اطلاعات مهمی درباره ساختار کابل ارائه میکنند.
| علامت | مفهوم |
| Cu | هادی مسی |
| Al | هادی آلومینیومی |
| PVC | عایق یا روکش PVC |
| XLPE | عایق پلیاتیلن کراس لینک شده |
| S یا Si | مقاومت حرارتی یا عایق سیلیکونی |
| PE | هادی یا روکش ارت |
توجه داشته باشید که معنی دقیق برخی حروف ممکن است بر اساس استاندارد تولیدکننده متفاوت باشد.
نحوه تشخیص جنس هادی کابل
هادی کابل وظیفه انتقال جریان الکتریکی را بر عهده دارد و معمولاً از مس یا آلومینیوم ساخته میشود.
| نوع هادی | ویژگیها | کاربرد |
| مسی (Cu) | رسانایی بالا، افت ولتاژ کمتر، انعطاف بیشتر | ساختمان، صنعت، تجهیزات حساس |
| آلومینیومی (Al) | وزن کمتر و قیمت اقتصادیتر | خطوط انتقال و پروژههای بزرگ |
تفاوت کابل افشان و مفتول در مشخصات کابل
یکی دیگر از اطلاعات مهم هنگام خواندن مشخصات کابل، نوع ساختار هادی است.
| نوع کابل | ویژگی | کاربرد |
| کابل افشان | انعطافپذیری بالا، دارای رشتههای نازک متعدد | تجهیزات متحرک، ماشینآلات |
| کابل مفتول | ساختار سختتر و مقاومت مکانیکی بیشتر | سیمکشی ثابت ساختمان |
| کابل نیمهافشان | ترکیبی از انعطاف و استحکام | کاربردهای عمومی |
نحوه خواندن ولتاژ نامی کابل برق
ولتاژ نامی مشخص میکند کابل برای چه میزان ولتاژی طراحی شده است. این مقدار معمولاً به شکل زیر درج میشود:
300/500V
یا
0.6/1kV
جدول زیر مفهوم این اعداد را بهتر توضیح میدهد:
| ولتاژ درجشده | کاربرد |
| 300/500V | کابلهای سبک و ساختمانی |
| 450/750V | کابلهای عمومی با تحمل بالاتر |
| 0.6/1kV | کابلهای قدرت و صنعتی |
جدول نمونه خواندن مشخصات چند کابل برق
| مشخصات درجشده | معنی کامل |
| 2×1.5 PVC | کابل دو رشته مسی با سطح مقطع ۱.۵ و عایق PVC |
| 3×2.5 Cu | کابل سه رشته مسی با سطح مقطع ۲.۵ |
| 4×10 XLPE | کابل چهار رشته با عایق XLPE و سطح مقطع ۱۰ |
| 5×16 Al | کابل پنج رشته آلومینیومی با سطح مقطع ۱۶ |
نکات مهم قبل از انتخاب کابل برق
هنگام خرید کابل فقط به عدد سطح مقطع توجه نکنید. عوامل دیگری نیز در انتخاب کابل مناسب تأثیر دارند:
| عامل | دلیل اهمیت |
| میزان جریان مصرفی | جلوگیری از گرم شدن کابل |
| طول مسیر کابلکشی | کاهش افت ولتاژ |
| محیط نصب | انتخاب عایق مناسب برای شرایط محیطی |
| نوع مصرف | تفاوت کابل روشنایی با کابل صنعتی |
| استاندارد تولید | اطمینان از کیفیت و ایمنی کابل |
نتیجه کلی
خواندن مشخصات کابل برق به شما کمک میکند هنگام خرید یا اجرای پروژه، انتخاب دقیقتری داشته باشید. اعداد روی کابل معمولاً تعداد رشتهها و سطح مقطع را مشخص میکنند، در حالی که حروف اطلاعاتی درباره جنس هادی، نوع عایق و ویژگیهای کابل ارائه میدهند.
با شناخت این علائم و استفاده از جدولهای راهنما میتوان کابل مناسب هر کاربرد را انتخاب کرد، از آسیب تجهیزات جلوگیری نمود و ایمنی سیستم برق را افزایش داد.
