کابل اطفا حریق یا کابل اعلام حریق (کابل فایر رزیستنس (Fire Resistant)): تقریباً همه افراد با ماهیت سیستم اعلام حریق آشنایی دارند، زیرا این سیستم در مواقع اضطراری آتش‌سوزی، جان انسان‌ها را نجات می‌دهد، با این حال اکثر مردم نمی‌دانند کابل اعلام حریق چیست. کابل‌های اعلام حریق پایه اصلی هر سیستم اعلام حریق عملیاتی هستند. وظیفه اصلی آنها انتقال سیگنال از یک اتاق به اتاق دیگر در زمان وقوع آتش‌سوزی است.
مدار اعلام حریق در حالت ایده‌آل، چندین برنامه جهت نجات جان افراد از جمله عملکردهای ایمنی، دستگیری و توقف آسانسور، آزادسازی درب و کنترل مهار را تنظیم و اجرا می‌کند. به بیان ساده، در تمام مسائل ایمنی آتش‌نشانی، نقش اساسی دارد.
تصور اشتباه اکثر مردم این است که امکان استفاده از هر کابل برق در مدار اعلام حریق وجود دارد. در حقیقت، انواع خاصی از کابل‌ها وجود دارند که به طور خاص برای اعلام حریق طراحی شده‌اند. مهم‌تر از همه، انواع مختلفی از کابل‌های اعلام حریق وجود دارد. در نتیجه، هنگام خرید کابل برای استفاده در اعلام حریق، توصیه می‌شود مشخصات کابل اعلام حریق را با دقت در نظر بگیرید.
مهم‌ترین ویژگی کابل اطفا حریق قابل اعتماد، توانایی آن در جلوگیری از گسترش آتش است. هنگام انتخاب کابل مناسب برای سیستم اعلام حریق، باید تمام گزینه‌های موجود را درک کرده و با هم مقایسه کنید تا مطمئن‌ترین گزینه را انتخاب کنید.
کابل اعلام حریق Lszh
در حال حاضر انواع کابل اطفا حریق (کابل فایر رزیستنس (Fire Resistant)) دارای تنوع زیادی است که نوع lszh یکی از باکیفیت‌ترین آنها به حساب می‌آید، این کابل هیچگونه گاز کشنده و مسمومی از خود ساطع نمی‌کند و به همین دلیل برای سلامت انسان و محیط زیست گزینه مناسبی به حساب می‌آید. در ساخت این کابل، مواد سربی مانند کروم، جیوه و کادمیوم به کار نرفته است، به طور معمول این کابل‌ها را از مواد پلاستیکی تولید می‌کنند که این موضوع باعث می‌شود تا کابل با محیط زیست سازگار باشد و به سلامت انسان هیچ گونه آسیبی وارد نکند؛ علاوه بر این، این نوع کابل‌ها نسبت به نوع عادی دیرتر آتش می‌گیرند به همین دلیل برای بسیاری از تاسیسات داخلی گزینه‌ی مناسبی هستند.
کابل اعلام حریق طبق استاندارد روز جهان و به شیوه‌ی مهندسی تولید می‌شوند و به همین دلیل امروز استفاده از آنها افزایش زیادی یافته است؛ امروز در کابل کشی صنایع مختلف مانند هواپیماها، راه آهن و ساخت و ساز ساختمان‌های مختلف از این کابل‌ها استفاده می‌شود زیرا گاز سمی تولید نمی‌کند و در برابر آتش سوزی بسیار مقاوم است؛ استفاده از این نوع کابل اعلام حریق مزیت‌های زیادی دارد، مثلاً به دلیل حجم بسیار کمی از دود، که در زمان آتش سوزی ایجاد می‌کند می‌تواند باعث افزایش دید و کنترل آتش نشانان و یا فرار افراد دیگر از آتش شود؛ برای ساخت آنها از موادی مانند پلی اتیلن، پلی پروپیلن، لاستیک اتیلن پروپیلن، لاستیک سیلیکون، پلیمر بدون هالوژن و غیره استفاده می‌کنند.
کابل اعلام حریق نسوز سیلیکونی
کابل نسوز سیلیکونی نوع دیگری از کابل‌های اعلام حریق نسوز محسوب می‌شود و همانطور که از نام آن مشخص است، یک روکش از جنس سیلیکون دارد. این کابل‌ها در مکان‌های زیادی به کار می‌روند، که در واقع به علت وجود یک عایق مطمئن در برابر حرارت در آنها است. مقاومت بالای کابل‌های نسوز سیلیکونی به دلیل قرار داشتن سیلیکون‌ها به عنوان یک ماده اصلی در گروه شبه فلزات می‌باشد. مواد متنوع زیادی از ترکیب لاستیک و سیلیکون به وجود می‌آید، از این رو در برابر حرارت شعله کابل‌های سیلیکونی از میزان مقاومت و رنگ متفاوتی برخوردار می‌باشند. کابل سیلیکونی تشکیل شده از یک عایق با ترکیب سیلیکون و یک روکش بیرونی است و لاستیک‌های مخصوصی نیز در آن به کار رفته است. در حقیقت سیلیکون از تحمل بالایی برخوردار بوده که به علت وجود رابرهای ظرفیت سیلیکونی است و در واقع هر چقدر سیلیکون به کار رفته در پلاستیک برای تهیه شیلد بیشتر باشد، به همان نسبت کابل در برابر حرارت تحمل بیشتری خواهد داشت. نکته قابل توجه در مورد سیلیکون، تجدیدناپذیر بودن این ماده است، به این ترتیب برای محیط زیست ممکن است استفاده مناسبی نداشته باشند.
مشخصات کابل اطفا حریق
در حالت ایده‌آل، كابل نسوز فويل و شيلد باید قرمزرنگ باشند تا تشخیص مدارهای اعلام حریق آسان‌تر شود. اما این به معنای اجبار در استفاده از کابل‌های قرمزرنگ نیست. شما می‌توانید انتخاب کنید که از شکل دیگری از کدگذاری رنگ استفاده کنید. همچنین می‌توانید یک کابل اعلام حریق زره‌پوش را با رنگ‌های متفاوت تهیه کنید.
میان کابل‌های اعلام حریق سفید و قرمز تفاوتی در کارایی وجود ندارد. در‌واقع کابل اعلام حریق سفید کاملاً مشابه کابل اعلام حریق زره‌پوش قرمز است و به همان اندازه مؤثر عمل می‌کند. با این وجود، اگر انتخاب می‌کنید از رنگ دیگری برای سیستم اعلام حریق خود استفاده کنید، باید در سراسر سیستم ثابت باشد. مهم‌تر از آن، رنگ کابل اعلام حریق انتخابی باید کاملاً متفاوت از سایر سیستم‌های سیم‌کشی برق باشد تا به‌راحتی شناسایی شود.
همچنین توجه به این نکته ضروری است که در نصب سیستم‌های اعلام حریق، چندین شرط دیگر نیز وجود دارد که باید رعایت شود. این شروط مشخصات کابل‌های اعلام حریق را تشخیص داده و با استفاده از آنها می‌توان این کابل‌ها را به‌راحتی شناسایی کرد. برای مثال، کابل‌های اعلام حریق باید از سایر خدمات الکتریکی جدا باشند و ابزارهای پشتیبانی کابل‌های اعلام حریق مانند اتصالات کابل باید فلزی باشند. هنگام برخورد با کابل اعلام حریق، چندین ملاحظات که فراتر از خود کابل است، باید رعایت شود. در نتیجه، توصیه می‌شود حتی قبل از هر تصمیمی، راهنمای نصب کابل اعلام حریق را مطالعه کنید.
کابل اعلام حریق چند رشته است؟
کابل‌های اعلام حریق تنوع زیادی دارند و هر کدام از آنها دارای تعداد شاخه یا رشته‌های مختلفی هستند به طوری که بعضی از آنها به صورت تک شاخه و برخی به صورت چند رشته‌ای تولید می‌شوند؛ این محصولات به صورت دو رشته، سه رشته و چهار رشته بر اساس نوع استفاده مورد نیاز تولید می‌شوند؛ انواع کابل اعلام حریق با کیفیت و ضخامت‌های مختلف تولید می‌شود و بسته به نوع سیستم و محل استفاده، هرکدام می‌توانند تعداد رشته‌های مختلف و متنوعی داشته باشند.
علاوه بر این، هر کدام از رشته‌ها دارای ابعاد و ضخامت‌های مختلفی هستند، برای مثال می‌توان آنها را با ضخامت‌های مختلفی همچون ۱.۱. ۵.۲، ۲.۵ میلی متر پیدا کرد؛ هر کدام از این رشته‌ها دارای یک هادی مانند مس و قلع هستند که طبق استانداردهای تضمین شده تولید شده‌اند و شما می‌توانید از هر کدام برای عملکرد و نیاز مورد نظر استفاده کنید؛ در حال حاضر از کابل‌های اعلام حریق ۲ یا ۳ رشته بیشتر استفاده می‌شود زیرا میزان مصرف انرژی در این تجهیزات بسیار کم بوده و به همین دلیل می‌توان از این کابل‌ها نیز به منظور پیشگیری از حریق استفاده کرد؛ هر کدام این کابل‌ها دارای روکش سیلیکونی و پلاستیکی هستند که می‌توانند مقاومت فراوانی داشته باشند.
انواع کابل اعلام حریق
کابل‌های شیلدار اعلام حریق از رایج‌ترین و پرمصرف‌ترین کابل¬ها نسوز می‌باشند که این محصولات به دلیل داشتن لایه‌های محافظ می‌توانند گزینه خوبی برای استفاده در محیط‌های مختلف برای افزایش امنیت باشند.
در واقع هنگام استفاده کردن از انواع کابل شیلدار اعلام حریق، میزان خسارات و صدمات به حداقل می‌رسد.
در صورت کلی می‌توانیم بگوییم که وجود شیلد در کابل از بروز مشکلات در این محصولات جلوگیری می‌کند.
در کابل‌های شیلددار علاوه بر لایه‌های بیرونی از یک لایه درونی که اکثراً از جنس مس هست استفاده شده و لازم به ذکر است می‌توان از رساناهای دیگر نیز در این محصول استفاده کرد.
خوشبختانه امروزه انواع کابل‌های شیلددار به صورت خاص طراحی شده‌اند و به راحتی می‌توانند از انتشار گازهای سمی جلوگیری نمایند و بدین ترتیب مواقعی که حادثه‌ای رخ می‌دهد در این حالت به راحتی می‌توان تا سه ساعت از بروز مشکلات جدی در کابل‌ها جلوگیری کرد.
انواع کابل‌های اعلام حریق شیلددار به صورت زیر است:
هنگام تولید این کابل‌ها از سیم‌های نازکی استفاده شده است که دارای انعطاف‌پذیری بالا بوده و مقاومت بسیار بالایی در مقابل پاره شدن دارند.
شیلدهای نواری جزوه مناسب‌ترین و رایج‌ترین گزینه‌ها جهت استفاده در مکان‌های مختلف می‌باشند که دارای پوشش ۱۰۰ درصدی بوده و شرایط مورد نیاز را برای انتقال انرژی الکتریسیته دارند. در صورت کلی استفاده کردن از شیلدهای مغناطیسی باعث می‌شود تا امکان کنترل و ارسال امواج الکترومغناطیسی به راحتی ممکن شود.
هرچه مقاومت کابل افزایش یابد، تراکم آن نیز زیادتر می‌شود و هنگام تولید این محصولات بهتر است تراکم پایین رعایت گردد که اگر این کابل‌ها پاره شوند در این حالت ارتباط قطع نشده و امکان ارسال انرژی الکتریکی همچنان ممکن می‌باشد.
کابل اعلام حریق نسوز با بافت چند لایه به دلیل چند لایه بودن معمولاً پوشش حداکثری دارند.
راه های ارتباطی با مجموعه
لزوم استفاده از کابل نسوز شیلد دار
بسیاری از افراد این سؤال را می‌پرسند که چرا استفاده از شیلد در کابل‌ها مهم می‌باشد و یا استفاده از شیلد چه تأثیری در کیفیت محصول دارد. در حالت کلی می‌توان گفت که وظیفه اصلی شیلدها در انواع کابل‌های نسوز، افزایش مقاومت ویژه محصول می‌باشد و باعث می‌شود تا امواج الکترومغناطیس محیط جذب گردند، معمولاً از این کابل‌ها در اماکن مختلف که نیاز به امنیت بالا دارند استفاده می‌شود، در حالت کلی افزایش یافتن مقاومت کابل‌ها باعث می‌شود تا هنگام آتش‌سوزی میزان آسیب و خسارات به حداقل برسد. لازم به ذکر است هنگامی که اختلاف پتانسیل به وجود می‌آید و جریان منتقل می‌گردد در این حالت امکان ایجاد آتش‌سوزی کاذب ممکن می‌شود و در این حالت اگر از انواع کابل‌های شیلدار نسوز استفاده شود در این حالت تا حد بسیار زیادی می‌توان از بروز مشکل و خسارات جلوگیری کرد.
چه زمانی استفاده از شیلد بافت مجاز نیست؟
توجه داشته باشید که همیشه استفاده نمودن از کابل‌های شیلدار مجاز نمی‌باشد برای مثال هنگامی‌که سیم‌های شیلد زیاد نازک باشند و اگر آتش‌سوزی رخ دهد در این حالت ایجاد شعله‌های بسیار کوچک هم می‌تواند باعث بروز اتصالات کوتاه شده و سبب بروز آتش‌سوزی و خسارات گردد. از طرفی اگر از پوشش‌های آلومینیومی استفاده گردد و اگر به صورت صددرصدی باشد، در این مواقع هم ممکن است تنش‌های الکترومغناطیسی رخ دهد که در دو حالت نیاز به کنترل زیاد است. پس حتماً باید هنگام خرید انواع کابل‌های شیلددار دقت گردد و سعی بر این باشد که مناسب‌ترین محصول برای مکان‌های مختلف انتخاب شود.
کابل نسوز سیلیکونی فویل و شیلد SIHCSI
| approx weight | overall diameter | thickness of jacket | thickness of insulation | number of stranding*singel core diameter | number of cond.*cross section |
|---|---|---|---|---|---|
| 59.0 | 6.4 | 0.8 | 0.6 | 0.186*16 | 0.5*2 |
| 72.0 | 7.0 | 0.8 | 0.6 | 0.186*24 | 0.75*2 |
| 79.0 | 7.2 | 0.9 | 0.6 | 0.186*32 | 1.0*2 |
| 103.0 | 8.2 | 1.0 | 0.8 | 0.227*32 | 1.5*2 |
| 149.0 | 9.8 | 1.1 | 0.9 | 0.227*52 | 2.5*2 |
| 221.0 | 11.6 | 1.2 | 1.0 | 0.282*56 | 4.0*2 |
| 316.0 | 14.2 | 1.5 | 1.1 | 0.282*84 | 6.0*2 |
| 446.0 | 16.6 | 1.8 | 1.3 | 0.352*96 | 10.0*2 |
| 675.0 | 20.4 | 1.8 | 1.3 | 0.386*125 | 16.0*2 |
| 72.0 | 6.7 | 0.8 | 0.6 | 0.186*16 | 0.5*3 |
| 88.0 | 7.4 | 0.9 | 0.6 | 0.186*24 | 0.75*3 |
| 105.0 | 8.0 | 0.9 | 0.6 | 0.186*32 | 1.0*3 |
| 128.0 | 8.6 | 1.0 | 0.8 | 0.227*32 | 1.5*3 |
| 189.0 | 10.3 | 1.1 | 0.9 | 0.227*52 | 2.5*3 |
| 281.0 | 12.3 | 1.2 | 1.0 | 0.282*56 | 4.0*3 |
| 407.0 | 15.0 | 1.5 | 1.1 | 0.282*84 | 6.0*3 |
| 589.0 | 17.6 | 1.8 | 1.3 | 0.352*96 | 10*3 |
| 935.0 | 21.9 | 1.8 | 1.3 | 0.386*125 | 16*3 |
| 86.0 | 7.3 | 0.9 | 0.6 | 0.186*16 | 0.5*4 |
| 114.0 | 8.4 | 0.9 | 0.6 | 0.186*24 | 0.75*4 |
| 129.0 | 8.7 | 0.9 | 0.6 | 0.186*32 | 1.0*4 |
| 158.0 | 9.4 | 1.1 | 0.8 | 0.227*32 | 1.5*4 |
| 249.0 | 11.4 | 1.2 | 0.9 | 0.227*52 | 2.5*4 |
| 367.0 | 14.0 | 1.3 | 1.0 | 0.282*56 | 4.0*4 |
| 509.0 | 16.4 | 1.5 | 1.1 | 0.282*84 | 6.0*4 |
| 774.0 | 19.9 | 1.8 | 1.3 | 0.352*96 | 10.0*4 |
| 1196.0 | 24.4 | 2.0 | 1.3 | 0.386*125 | 16.0*4 |
| 107.0 | 8.0 | 1.0 | 0.6 | 0.186*16 | 0.5*5 |
| 135.0 | 8.8 | 1.0 | 0.6 | 0.186*24 | 0.75*5 |
| 150.0 | 9.4 | 1.0 | 0.6 | 0.186*32 | 1.*5 |
| 188.0 | 10.5 | 1.1 | 0.8 | 0.227*32 | 1.5*5 |
| 293.0 | 12.4 | 1.3 | 0.9 | 0.227*52 | 2.5*5 |
| 438.0 | 15.1 | 1.4 | 1.0 | 0.282*56 | 4.0*5 |
| 636.0 | 18.4 | 1.8 | 1.1 | 0.282*84 | 6.0*5 |
| 124.0 | 8.2 | 1.0 | 0.6 | 0.186*16 | 0.5*6 |
| 153.0 | 9.1 | 1.0 | 0.6 | 0.186*24 | 0.75*6 |
| 173.0 | 10.1 | 1.0 | 0.6 | 0.186*32 | 1.0*6 |
| 228.0 | 11.2 | 1.0 | 0.8 | 0.227*32 | 1.5*6 |
| 293.0 | 13.0 | 1.2 | 0.9 | 0.227*52 | 2.5*6 |
| 506.0 | 16.0 | 1.5 | 1.0 | 0.282*56 | 4.0*6 |
| 745.0 | 20.0 | 1.8 | 1.1 | 0.282*84 | 6.0*6 |
| 134.0 | 8.9 | 1.0 | 0.6 | 0.186*16 | 0.5*7 |
| 166.0 | 9.8 | 1.0 | 0.6 | 0.186*24 | 0.75*7 |
| 189.0 | 10.1 | 1.0 | 0.6 | 0.186*32 | 1.0*7 |
| 250.0 | 11.2 | 1.0 | 0.8 | 0.227*32 | 1.5*7 |
| 372.0 | 13.4 | 1.2 | 0.9 | 0.227*52 | 2.5*7 |
| 561.0 | 16.4 | 1.5 | 1.0 | 0.282*56 | 4.0*7 |
| 249.0 | 20.0 | 1.8 | 1.1 | 0.282*84 | 6.0*7 |
| 379.0 | 15.0 | 1.7 | 0.8 | 0.227*32 | 1.5*10 |
| 538.0 | 17.4 | 1.8 | 0.9 | 0.227*52 | 2.5*10 |
| 433.0 | 15.4 | 1.7 | 0.8 | 0.227*32 | 1.5*12 |
| 614.0 | 17.9 | 1.8 | 0.9 | 0.227*52 | 2.5*12 |
| 485.0 | 16.2 | 1.8 | 0.8 | 0.227*32 | 1.5*14 |
| 538.0 | 17.0 | 1.8 | 0.8 | 0.227*32 | 1.5*16 |
| 591.0 | 17.8 | 1.8 | 0.8 | 0.227*32 | 1.5*18 |
| 613.0 | 17.8 | 1.8 | 0.8 | 0.227*32 | 1.5*19 |
| 679.0 | 19.4 | 1.8 | 0.8 | 0.227*32 | 1.5*20 |
| 801.0 | 21.2 | 1.8 | 0.8 | 0.227*32 | 1.5*24 |
ساختار کابل نسوز اعلام حریق
کابل نسوز اعلام حریق از یک هادی یا رسانای تشکیل شده که از جنس رشته‌های مسی قلع‌اندود شده است. این کابل با یک حفاظ آلومینیومی و در زیر و روی سیم تخلیه دو لایه پوشش پلی‌استر پوشیده شده است، به این ترتیب از تاثیر منفی نویزها روی انتقال سیگنال جلوگیری به عمل می‌آورد. روکش نهایی این کابل از جنس سیلیکون ساخته شده که مقاومت زیادی در مقابل شعله و حرارت از خود نشان می‌دهد. هادی کابل نسوز اعلام حریق بر اساس استانداردهای IEC ۶۰۲۲۸ و VDE ۰۲۹۵ تهیه شده و نشان از کیفیت خوب آن می‌باشد. در واقع برای مشخص شدن ساختار این کابل باید به نوع اعلام و اطفاء حریق توجه کرد و باید گفت تخصص خیلی زیادی برای این کار نیاز است، چون با اشتباه در انتخاب نوع شیلد دار یا سیلیکونی ممکن است خطرات جانی و مالی غیر قابل جبرانی را به بار آورد.
اشعه‌های مختلفی مثل ماورا بنفش، مادون قرمز و اشعه گاما تاثیر چندانی روی کابل اعلام حریق نسوز نداشته و می‌توان گفت این کابل از مقاومت بالایی در برابر این اشعه‌ها برخوردار است. از این نوع کابل‌ها در چند سال اخیر به طور گسترده در پروژه‌های بزرگ ساختمانی مورد استفاده قرار می‌گیرند و کاربرد زیادی در مراکزی از قبیل مجتمع تجاری، موزه، بیمارستان و… دارد. قابلیت شکل‌پذیری این کابل باعث حفظ پایداری جریان الکتریسیته شده و در مقابل جریان‌های شدید ولتاژهای بالا سطح مقاومتی زیادی دارد.
ویژگی‌های کابل اعلام حریق
کابل اعلام حریق (کابل فایر رزیستنس (Fire Resistant)) در واقع مهم‌ترین مشخصه یا ویژگی که دارد، مقاومت در مقابل آتش‌سوزی و یا حرارت بالا است. مهم‌ترین مولفه‌ای که سیستم‌های اعلام و اطفاء حریق از آن برخوردار می‌باشد، فعال ماندن در آتش‌سوزی است که برای برخورداری از آن، باید مدارهای این سیستم اتصال دائم با منبع تغذیه داشته و قطعی در آن نباشد. بنابراین کارایی سیستم در صورت به کار بردن این کابل‌های مقاوم و نسوز تا حد زیادی در برابر شعله اعلام حریق افزایش می‌یابد. با توجه به ارزیابی‌های صورت گرفته، می‌توان گفت که در این کابل‌ها تحمل دمایی معمولا بین منفی ۶۰ تا مثبت ۲۴۰ درجه سانتی‌گراد است، از این رو مناسب استفاده در مکان‌های حساس هستند. انعطاف‌پذیری یک مشخصه بارز انواع کابل اعلام حریق به حساب می‌آید که در مدارهای مختلف قابلیت شکل‌پذیری لازم را دارد.
افراد زیادی اقدام به تهیه این محصول می‌کنند که در واقع به خاطر ویژگی‌های خاص این کابل ماندگاری زیاد و عملکرد بالای آن است. توجه ویژه‌ای در طراحی کابل‌های اعلام حریق برای ارائه بالاترین سطح عملکرد در سیستم‌های اعلام حریق صورت گرفته که در واقع به علت اهمیت آنها در زمان قرارگرفتن در معرض شعله مستقیم و آتش‌سوزی برای جلوگیری از قطعی مدار، اتصال کوتاه (Short Circuit) و حفظ یکپارچگی (Integrity) مدار است. مقاومت در برابر شعله‌های آتش، شوک‌های حرارتی، ضربات مکانیکی وعدم بسط و توسعه آتش‌سوزی به وسیله خطوط کابلی در تمام طبقات و مجموعه از جمله پارامترهای ویژه و مهمی هستند که در این سیستم‌های وجود دارند. به این ترتیب تست‌ها و آزمایشات سخت‌گیرانه برای این منظور برای کابل‌ها مد نظر قرار میگیرد.
تست کابل سیستم اعلام حریق
بررسی صحت عملکرد و میزان مقاومت کابل‌های سیستم اعلام حریق به کمک تست‌های کابل اعلام حریق و مطابق استاندارد IEC60331 و BS6387 صورت میگیرد. آزمایشی که مطابق استاندارد IEC60331 است، با استفاده از یک متر از کابل در نظر گرفته شده که به مدت ۹۰ دقیقه در معرض شعله و حرارتی با دمای ۷۵۰ درجه قرار داده شده، انجام می‌شود. ولی برای استاندارد دوم یعنی BS6387 یک متر از کابل را در مدت زمان ۱۸۰ دقیقه در برابر حرارت ۹۵۰ درجه قرار داده می‌شود، از این رو در صورتی که این مراحل با موفقیت انجام شد، بنابراین به کابل استانداردهای مربوطه تعلق خواهد گرفت. در کل از استانداردهای IEC ۶۰۳۳۲-۱ که به عنوان مقاومت در مقابل حرارت مستقیم بوده و از استاندارد IEC ۶۰۳۳۱-۱۱ که به عنوان مقاومت در مقابل آتش است برای کابل‌های مرغوب اعلام حریق در نظر گرفته شده است.
مطابق استاندارد BS ۸۴۹۱ یک تست سخت گیرانه از کابل اعلام حریق برای بررسی مقدار مقاومت آن در برابر آتش صورت گرفته است که در واقع به عنوان بخشی از سیستم‌های اعلام حریق کنارل دود و حرارت آن به حساب می‌آید. به طور کلی عملکرد کابل در معرض شوک مکانیکی، آتش سوزی و اسپری آب به کمک این آزمایش قابل انجام است. به عنوان نمونه بخشی از کابل به طول یک متر در مدت زمان ۱۲۰ دقیقه در برابر شعله یا حرارت با دمایی در حدود ۸۳۰ درجه سانتی‌گراد قرار میگیرد و ۱۰ دقیقه یک بار به صورت مستقیم یک شوک مکانیکی به کابل نمونه باید وارد شود و ۵ دقیقه مانده به پایان آزمایش، با استفاده از یک آب‌پاش قوی که قدرت پاششی در حدود ۲.۵ لیتر در دقیقه دارد، در فاصله زمانی ۶۰ ثانیه در مدت ۵ ثانیه آزمایش صورت میگیرد.
کابل نسوز فویل و شیلد
کابل‌های نسوز فویل و شیلد کابل‌های مقاوم در برابر حریق بوده و جزو رایج‌ترین کابل‌ها در سیستم‌های اعلام و اطفای حریق محسوب می‌شوند. هادی این کابل‌ها معمولاً از جنس مس غیر قلع اندود و کلاس 1 است. این کابل‌ها روکش سیلیکونی دارند و از ولتاژ کاری 300 تا 500 ولت برخوردارند. رنگ کابل‌های نسوز فویل و شیلد اغلب اخرایی است؛ اما ممکن است این رنگ بر اساس سفارش مشتری تغییر یابد و در سایر رنگ‌ها تولید شود.
عمده تفاوت این نوع کابل‌ها با کابل‌های اعلام حریق و مقاوم در برابر آتش ساده، وجود فویل آلومینیومی و شیلد مسی است. اگر تعداد کابل‌های موجود در داکت زیاد باشد، فویل و شیلد موجود در این کابل‌ها به‌عنوان نویزگیر عمل کرده و از عملکرد نادرست کابل‌ها هنگام حریق پیشگیری می‌کنند.
ممکن است روند ارسال داده‌ها توسط نویز مختل شود. برای مثال، نویز می‌تواند در ارسال داده‌های دیجیتال بیت‌های داده را تغییر دهد و سبب ایجاد خطای بیتی شود. استفاده از انواع شیلد در ساختار کابل‌های شبکه، مهم‌ترین راهی است که تأثیر نویز بر روی این کابل‌ها را کاهش می‌دهد. معمولاً در کابل‌های شبکه از دو نوع شیلد یا محافظ استفاده می‌شود که شامل فویل و شیلد بافته شده است.
استاندارد کابل اعلام حریق
کابل‌های اعلام حریق (کابل فایر رزیستنس (Fire Resistant)) باید دارای استانداردهای IEC 60332-1 جهت تأیید مقاومت کابل در مواجهه با شعله مستقیم و IEC 60331-11 جهت ضمانت مقاومت در برابر آتش باشند. کم دود بودن هنگام تماس مستقیم با شعله، یکی از مشخصه‌های اصلی کابل‌های اعلام حریق است. از مهم‌ترین عوامل تقویت‌کننده ویژگی کم دود بودن، مرغوبیت مواد اولیه سیلیکونی در فرایند ساخت است. همچنین تأییده IEC 61034-2 نیز از معتبرترین تأییده‌ها و استانداردهای لازم در این زمینه محسوب می‌شود.
عدم تولید گازهای سمی و عاری بودن از هالوژن‌ها، در کنار کم دود بودن کابل‌های اعلام حریق ویژگی مهم دیگر این کابل‌هاست. كابل نسوز فويل و شيلد هنگام سوختن نباید گازهای سمی تولید نمایند. در غیر این صورت سبب صدمات جانی و همچنین خفگی افراد در معرض حریق می‌شود.
استاندارد IEC 60754-2 در این رابطه می‌تواند این ویژگی را تضمین کند. وزن مس استفاده شده و درجه خلوص آن، دیگر ویژگی تأثیرگذار در کارکرد درست این کابل‌ها و همچنین قیمت آن است. کابل‌های اعلام حریق با برندهای معتبر مختلفی به تولید می‌رسند و با بهره‌گیری از مواد اولیه مرغوب و همچنین رعایت استانداردهای لازم برای قابل اعتماد بودن کابل، به بازار عرضه می‌شوند. این کابل‌ها از تاییده‌ها و استانداردهای لازم از سازمان آتش‌نشانی کشور برخوردارند.
قیمت کابل اعلام حریق
قیمت کابل‌های اعلام حریق از عوامل مختلفی تأثیر می‌پذیرد. این عوامل شامل کیفیت، نوع، برند تولید‌کننده و … است. علاوه بر این موارد، قیمت کابل‌های اعلام حریق تا حد زیادی به مواد مورد استفاده در آن بستگی دارد. مواردی همچون پوشش سیلیکونی روی کابل، نوار میکا به کار رفته روی مس، نحوة فویل و شیلد شدن آن، بر روی قیمت کابل‌ها تأثیرگذار هستند.
وزن مس و درجه خلوص آن، عامل مؤثر دیگری بر قیمت کابل اعلام حریق است. گفتنی است یکی از عواملی که سبب شده است تا کاربران از انواع کابل‌های مسی روی‌گردان شوند و به سمت کابل‌های آلومینیومی بروند، قیمت بالای مس است.
به طور کلی عوامل مؤثر بر قیمت کابل اعلام حریق به شرح زیر است:
- کیفیت و درصد خلوص مواد اولیه
- میزان مس بکار رفته در کابل
- ضخامت عایق و روکش کابل
- تکنولوژی ساخت و تجهیزات مورد استفاده در فرایند تولید
- تجربه و دانش تولید‌کننده
- برند و کشور تولید‌کننده
- جنس و مواد سازنده عایق و روکش کابل
- کلاس هادی سیم
کاربرد کابل اعلام حریق
کاربرد کابل اعلام حریق (کابل فایر رزیستنس (Fire Resistant)) به محیط‌های صنعتی محدود نیست؛ بلکه این کابل‌ها در منازل مسکونی، برج‌ها، هتل‌ها، مدارس، فروشگاه‌ها و … نیز به کار می‌روند. می‌توان گفت كابل نسوز فويل و شيلد مهم‌ترین بخش سیستم‌های اعلام و اطفا حریق محسوب شده و وجود آن در مکان‌های حساس، ضروری است. لازم است میان تمام تجهیزات در یک سیستم اعلام و اطفا حریق، هم سازگاری وجود داشته باشد. این امر دلیلی است بر اینکه نوع کابل‌های به کار رفته در سیستم اعلام حریق، باید نسوز و اعلام حریق باشد.
نکته حائز اهمیتی که در رابطه با کاربرد کابل اعلام حریق وجود دارد این است که کابل‌های نسوز با روکش سیلیکونی، در برابر مواردی مانند اشعه، مواد شیمیایی، سمی، نفتی و موارد دیگر مقاوم هستند؛ بنابراین کابل‌های اعلام حریق در صنایع پزشکی، دارویی، ساخت تجهیزات درمانی و صنایع غذایی کاربرد دارند. از نظر میزان دمای قابل تحمل، کابل‌های اعلام حریق به سه دسته تقسیم می‌شوند:
- کابل اعلام حریق 250 درجه سانتی‌گراد
- کابل اعلام حریق 750 درجه سانتی‌گراد
- کابل اعلام حریق 900 درجه سانتی‌گراد
کاربرد هرکدام از این کابل‌ها متفاوت و به‌خصوص است. معمولاً کابل‌هایی با مقاومت بالا در محیط‌هایی که در آن محصولات و وسایل اشتعال‌زا موجود است، کاربرد دارند. بر همین اساس کابل اعلام حریق دارای کاربرد گسترده بوده و انتخاب نوع این کابل بر مبنای محل و نوع استفاده صورت میگیرد.
فروش کابل اعلام حریق
همانطور که می‌دانید کابل‌های اعلام حریق کابل‌هایی هستند که در سیستم اعلام و اطفای حریق مورد استفاده قرار می‌گیرند؛ این کابل‌ها در درجه اول خودشان در برابر آتش سوزی بسیار مقاوم و پایدار هستند که به دلیل خاصیت ذاتی روکش و عایق خود که اغلب از جنس سیلیکون است نسوز و ضد حریق شده‌اند. اما ویژگی دیگر کابل‌های اعلام حریق که آنها را از کابل‌های نسوز عادی جدا می‌سازد، این است که بایستی در دمای بالا و آتش‌سوزی، تا مدت مشخصی کار کنند تا سیستم اعلام حریق فعال بماند و اطلاع‌رسانی و اقدامات اولیه انجام گیرد.
این مدل از کابل‌ها در دو مدل کابل اعلام حریق آدرس‌پذیر و کابل اعلام حریق متعارف؛ طراحی و ساخته شده و به بازار مصرف عرضه می‌گردند. به عنوان تفاوت کابل سیلیکونی و کابل PVC در سیستم اعلام حریق بایستی عنوان کرد که کابل‌های اعلام حریق سیلیکونی دارای انعطاف‌پذیری بیشتر و دامنه تحمل حرارتی بالاتری هستند ولی کابل‌های PVC در کل ارزان‌تر هستند.
از ویژگی‌هایی که در زمان خرید کابل اعلام حریق بایستی به آن توجه ویژه مبذول داشت می‌توان به موارد ذیل اشاره کرد:
۱- کابل ضد حریق بایستی تحمل دمایی فوق العاده‌ای داشته باشد؛ به هنگام حریق سوخته و یا شعله‌ور نگردد.
۲- باید دارای ویژگی خود خاموش شوندگی باشد.
۳- کابل مختص سیستم اعلام حریق باید از انتشار و پیشرفت آتش سوزی ممانعت نماید.
۴- کابل ضد حریق نباید متصاعد کننده گازهای سمی در محیط باشد.
۵- این نوع کابل باید بدون دود باشد و در هنگام حریق از خود دود تولید نکند.
۶- کابل ضدحریق باید با ابعاد استاندارد تولید شده باشد؛ یعنی قطر و ضخامت کابل باید تابع استانداردهای موجود باشد.
۷- کابل سیستم اعلام حریق باید استانداردهای لازم که شامل IEC60331، BS6387 می‌شود را کسب کرده باشد.
برای ثبت سفارش، انجام خرید بهینه و همین‌طور تهیه کابل‌های اورجینال و استاندارد ضد حریق می‌توانید به فروشگاه آگر سیلیکون در خیابان لاله زار تهران مراجعه کرده یا به‌صورت تلفنی و اینترنتی سفارشات خود را ثبت نموده و در سریع‌ترین زمان ممکن آن را دریافت نمایید.

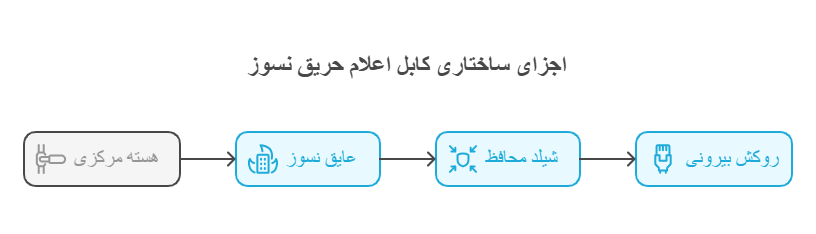

ساختار کابل سیستم اعلام حریق
شناخت ساختار انواع مختلف کابل‌های سیستم اعلام حریق می‌تواند به شما در یک انتخاب مناسب کمک کند. هادی کابل‌های اعلام حریق عموماً از جنس مس به‌صورت مفتولی کلاس 1 و یا مس افشان هستند. علاوه بر این یک لایه فویل آلومینیومی و پلی‌استر دارند. عایق این کابل‌ها از جنس سیلیکون است که خاصیت مقاومت در برابر حرارت را ایجاد می‌کند.
کابل‌های اعلام حریق از اسکرین لایه نویزگیر برخوردارند که به‌عنوان پوششی در مقابل امواج الکترومغناطیس پیرامونی عمل می‌کند. همچنین سیم تخلیه از جنس هادی مس قلع اندود را در ساختار خود دارند. روکش بیرونی کابل‌های اعلام حریق از جنس پلیمرهای ترموپلاستیک کم دود بوده و فاقد گاز هالوژن است.
